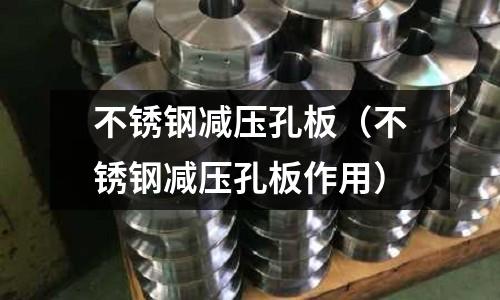

不锈钢减压孔板（不锈钢减压孔板作用）

今天给各位分享不锈钢减压孔板的知识，其中也会对不锈钢减压孔板作用进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

减压孔板的介绍

减压孔板主要工作原理是对流体动力减压。当流动水经过减压孔板时由于局部阻力损失，在减压孔板处产生水头压力降（水头损失H）。从而可以降低底层的自动喷水灭火设备和消火栓的出口压力及出口流量。

减压孔板相对于减压阀来说，系统比较简单，投资较少，管理方便。但减压孔板只能减动压，不能减静压，且下游的压力随上游压力和流量而变，不够稳定。另外，减压孔板容易堵塞。可以在水质较好和供水压力较稳定的情况下采用。减压孔板 的工作原理是对液体的动压力（不含静压力）进行减压。

目前，高层建筑由于层数较多。高层和低层所承受的静水压力不一样。出水时，低层的水流动压力比高层的水流动压力大很多。当流动的水经过减压孔板时，由于局部的阻力损失，在减压孔处产生压力降，从而满足消火栓的出口压力及流量的需要。

扩展资料：

减压孔板应符合下列规定：

1、应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；

2、孔口直径不应小于设置管段直径的30%，且不应小于20mm；

3、应采用不锈钢板材制作。

4、减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个10mm的小孔，作为排气和泄水用。

减压孔板已有国际标准。测出孔板两端压差，按此标准即可算出具有一定精确度的流量值。孔板取压方式在国际标准中规定为径距取压、法兰取压和角接取压（取压孔紧靠孔板）3种。当测量含有少量固体的液体或含有少量液体的气体时，为便于少量固体或液体通过，孔板的开孔可制成扇形的,或制成与管道的轴线是偏心的.

减压孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板，喷嘴等。节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

智能节流装置（流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

参考资料来源：百度百科-减压孔板

消防喷淋减压孔板要求

减压孔板应符合下列规定：

? ? 1 应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；

? ? 2 孔口直径不应小于设置管段直径的30％，且不应小于20mm；

? ? 3 应采用不锈钢板材制作。

减压孔板的水头损失，应按下式计算：

式中：Hk——减压孔板的水头损失（10-2MPa）；

? ? ? ? Vk——减压孔板后管道内水的平均流速（m/s）；

——减压孔板的局部阻力系数，取值应按本规范附录D确定。

减压孔板的局部阻力系数，取值应按下式计算或按表D确定：

式中：dk──减压孔板的孔口直径（m）。

消防图纸中不锈钢减压板孔d63mm是什么意思？

减压孔板的孔径。这个d63说的是减压孔板里面的小孔的孔径尺寸直径。如下

减压孔板安装在哪里

减压孔板安装在主立管与支管分支处。起到降低该水平管系统压力的作用，减压孔板一般是法兰连接，如果是的话法兰不需要单独统计，包括在减压孔板安装中，水流指示器信号阀需要单独统计法兰。

减压孔板安装注意事项

应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍，孔口直径不应小于设置管段直径的百分之30，且不应小于20mm，应采用不锈钢板材制作，减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个10mm的小孔作为排气和泄水用。

为克服喷水不均匀性所设置的减压装置宜采用减压孔板不宜采用减压阀，由于减压阀需要在阀前加设过滤器，因此只适合用在湿式报警阀前对喷淋系统进行竖向分区的减压，减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系统竖向的喷水不均匀性，其位置设在各层配水管或配水干管的起点端，一般设在安全信号阀之后。

减压孔板一般设置在什么位置？

在报警阀组入口前，过滤器。

在安装时要注意管道宜侧向接入消火栓箱,以保证孔板在水平管道上。 由减压阀和室内消火栓构成 由于减压孔板只能减动压,不能减静压,在既要减动压又要减静压的场合,可以采用的措施是在室内消火栓前串联设置减压阀。

减压孔板应符合下列规定：

1、应设在直径不小于 50mm 的水平直管段上，前后管段的长度均不宜小于该管段直径的 5 倍。

2、孔口直径不应小于设置管段直径的 30%，且不应小于 20mm。

3、应采用不锈钢板材制作。

减压孔板如何安装

减压孔板应设置在:

1.应设在报警阀组入口前；?

2.入口前应设过滤器；?

3.当连接两个及以上报警阀组时，应设置备用减压阀；?

4.垂直安装的减压阀，水流方向宜向下。? 自喷设计规范上规定。

二. 减压孔板应符合下列规定：

1 应设在直径不小于50mm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；

2 孔口直径不应小于设置管段直径的30%，且不应小于20mm；

3 应采用不锈钢板材制作。

4 减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个10mm的小孔，作为排气和泄水用。

（1）为克服喷水不均匀性所设置的减压装置宜采用减压孔板，不宜采用减压阀。由于减压阀需要在阀前加设过滤器，因此只适合用在湿式报警阀前对喷淋系统进行竖向分区的减压；

（2）减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系统竖向的喷水不均匀性，其位置设在各层配水管或配水干管的起点端，一般设在安全信号阀之后；

（3）配水支管上不宜设置减压孔板。因为规范规定，减压孔板应设置在直径不小于50毫米的水平管段上，若配水支管直径大于等于50毫米，则该支管上的喷头一般较多。

不锈钢减压孔板的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于不锈钢减压孔板作用、不锈钢减压孔板的信息别忘了在本站进行查找喔。
